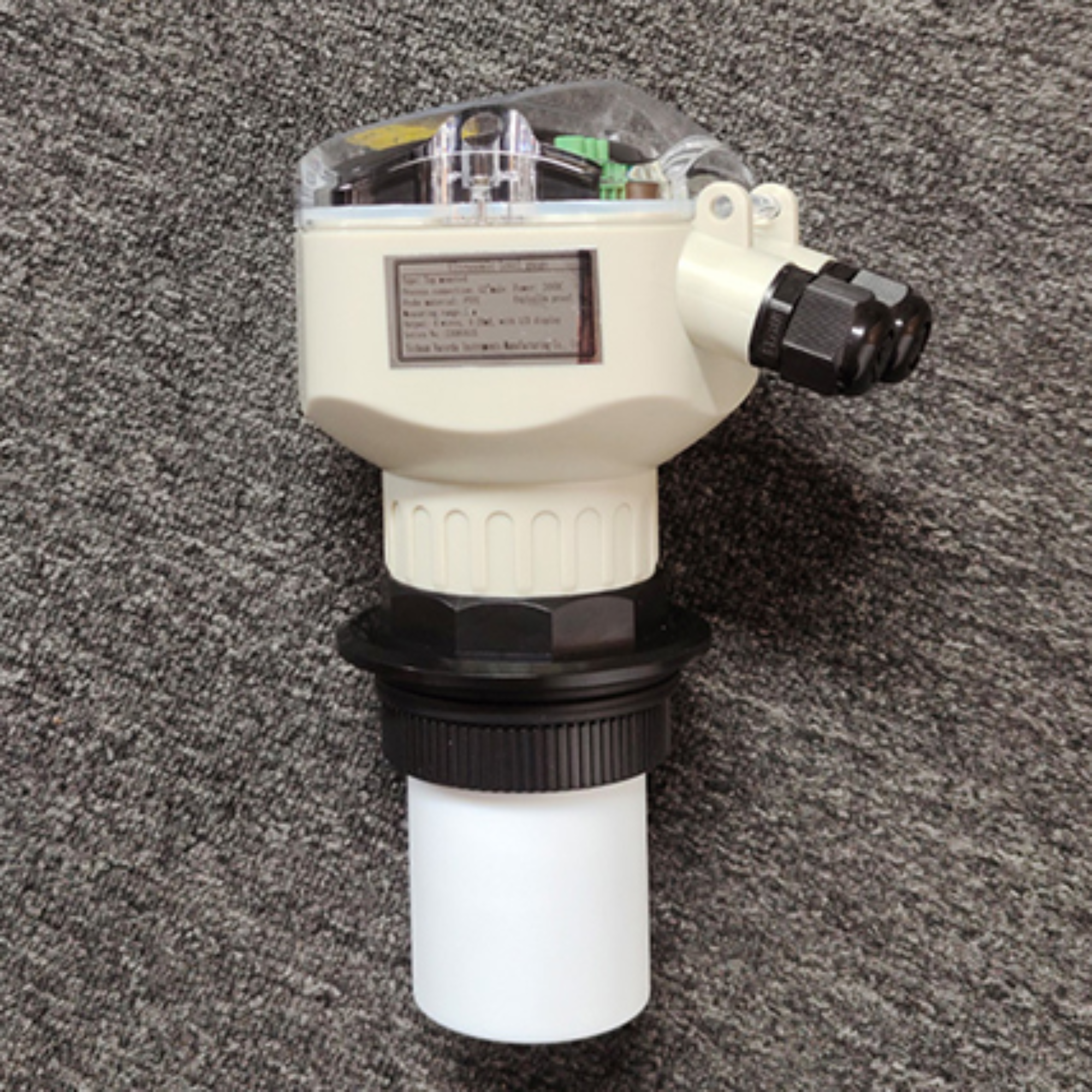

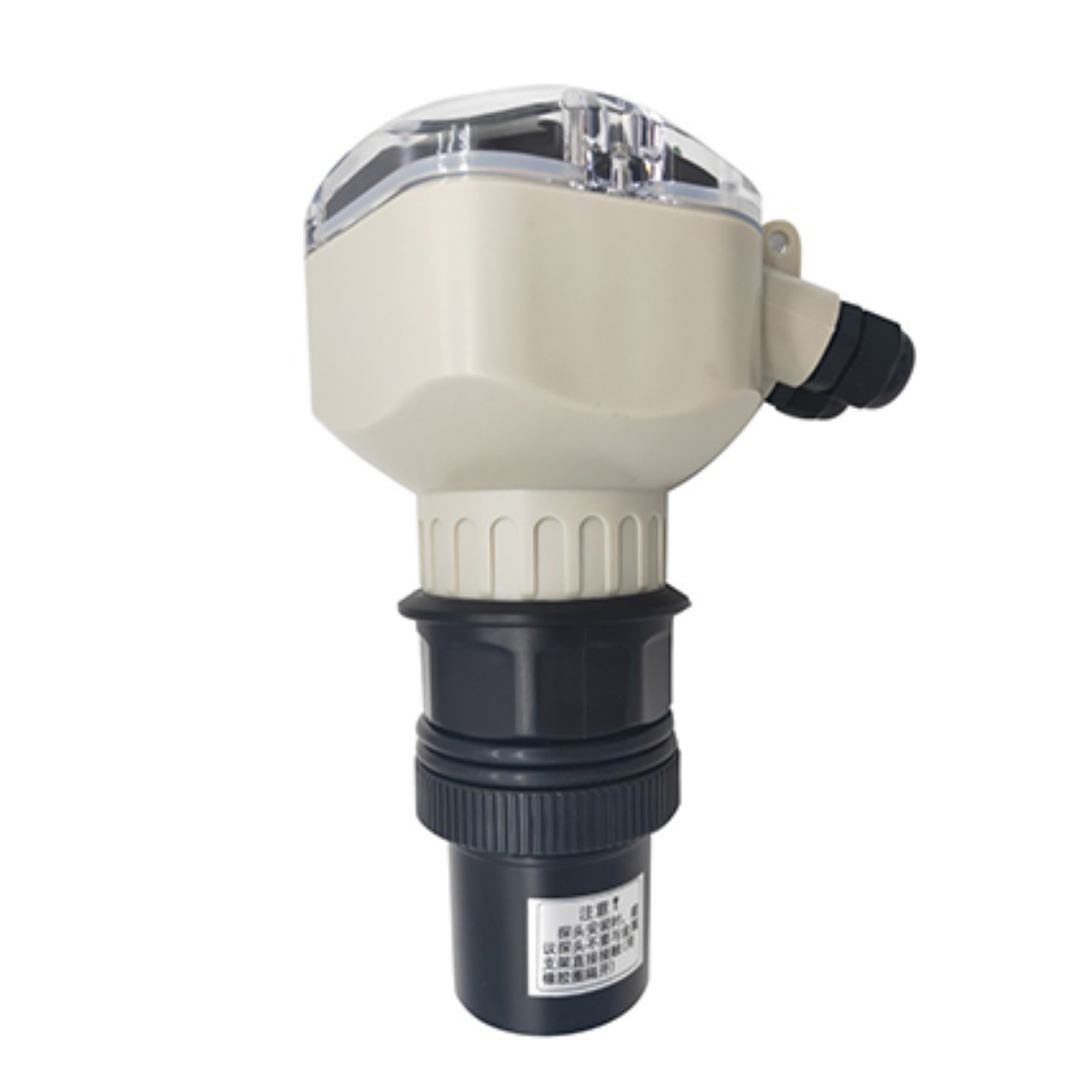

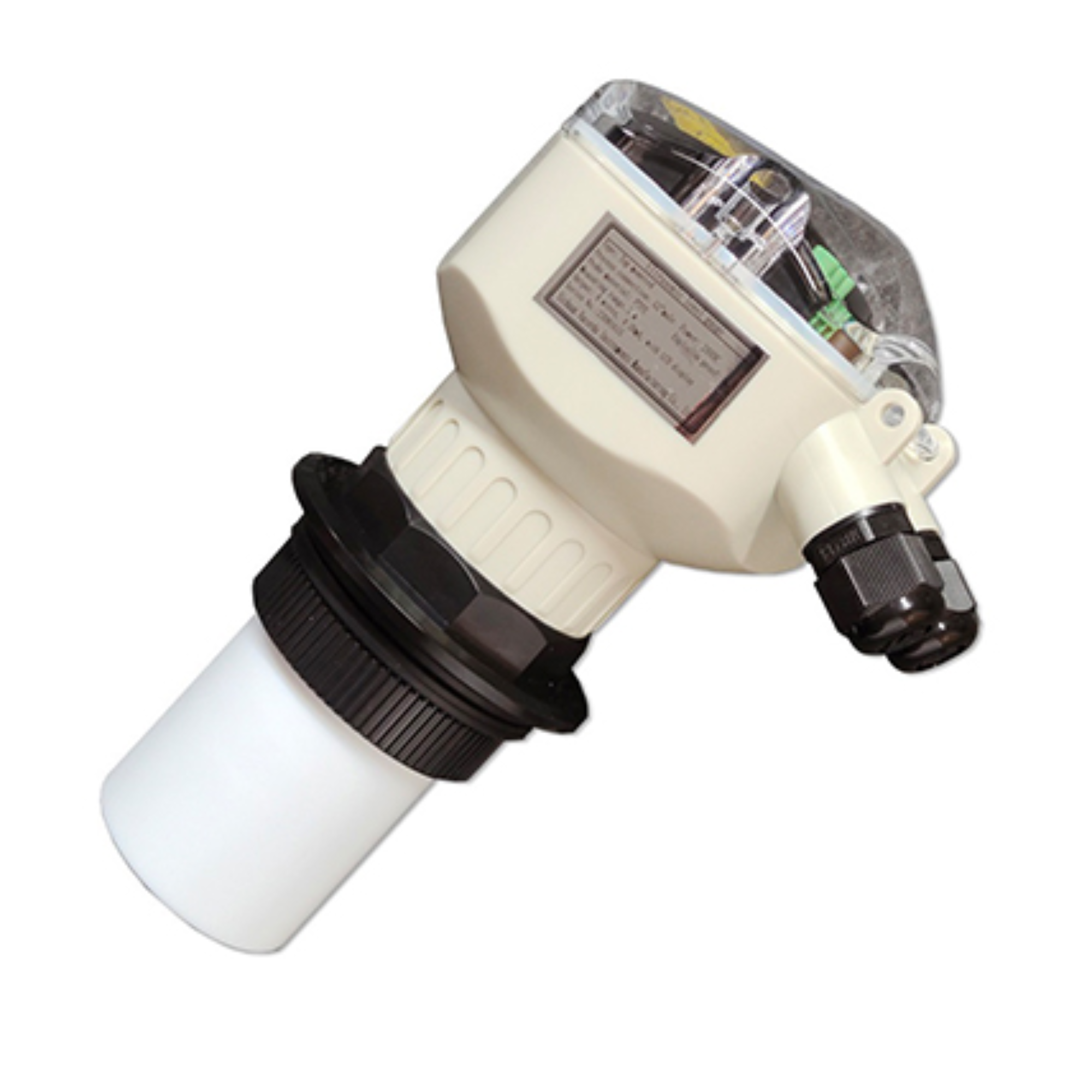

Ультразвуковой уровнемер

Ультразвуковой уровнемер представляет собой бесконтактный, высоконадежный, экономически эффективный прибор для измерения уровня, простой в установке и обслуживании. Это недорогое измерительное устройство для контроля уровня жидкостей, суспензий и сыпучих материалов на промышленных объектах. Широко применяется в водоочистке, коммунальном хозяйстве, химической, металлургической и машиностроительной отраслях для измерения уровня или объема веществ.

продукц

Ультразвуковые уровнемеры подразделяются на моноблочные и раздельные исполнения. В моноблочном исполнении датчик и преобразователь собраны в едином корпусе, что обеспечивает простой и удобный монтаж. В раздельном исполнении датчик отделен от электронного блока, что оптимально для установки на резервуарах, силосах и конструктивных элементах.

Стандарты изготовления: ГОСТ Р 8.893-2015, ГОСТ Р 55260-2012


Особенности:
1.Бесконтактное измерение - не зависит от вязкости и плотности контролируемой среды, высокая помехозащищенность
2.Использование экологичных материалов, исключающее загрязнение измеряемой среды
3.Безопасность применения в фармацевтической и пищевой промышленности
4.Возможность оснащения релейными выходами для организации сигнализации уровня
5.Интуитивная настройка параметров с лицевой панели прибора
6.Применение микропроцессора и уникальных алгоритмов обработки эхосигнала для работы в сложных технологических условиях
7.Функция самоадаптации с распознаванием полезного сигнала, автоматическая температурная компенсация для минимизации погрешности

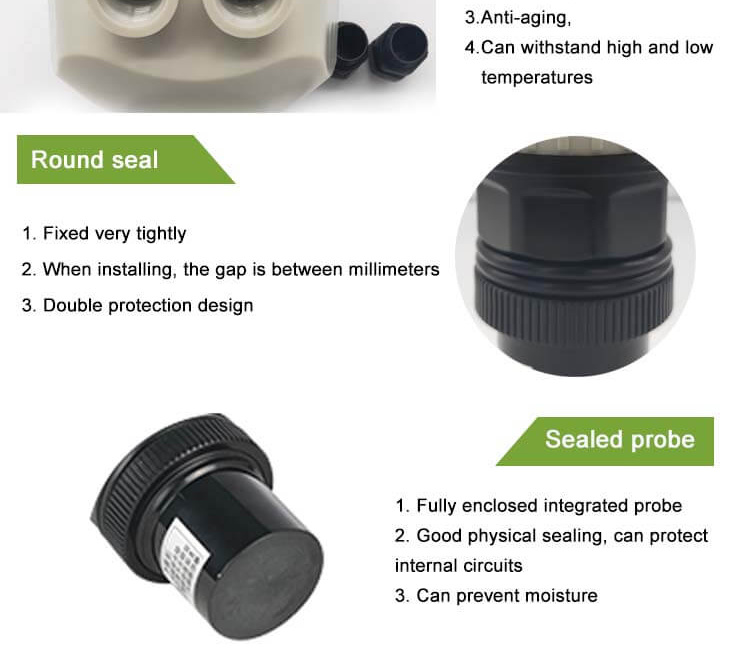

8.Степень защиты IP67 для эксплуатации в неблагоприятных условиях
Technical Parameters

Измеряемая среда: Жидкости или материалы с нормальной или слабой коррозионной активностью
Стандартный диапазон измерений: 5 м, 10 м, 15 м, 30 м, 50 м, 60 м
Материал зонда: ПТФЭ (фторопласт)
Материал преобразователя: Керамика
Погрешность измерения: 0.5%, 1.0%
Точность: ±3 мм (на спокойной поверхности воды без волнения)
Разрешение: 3-5 мм или 0.1% (принимается большее значение)

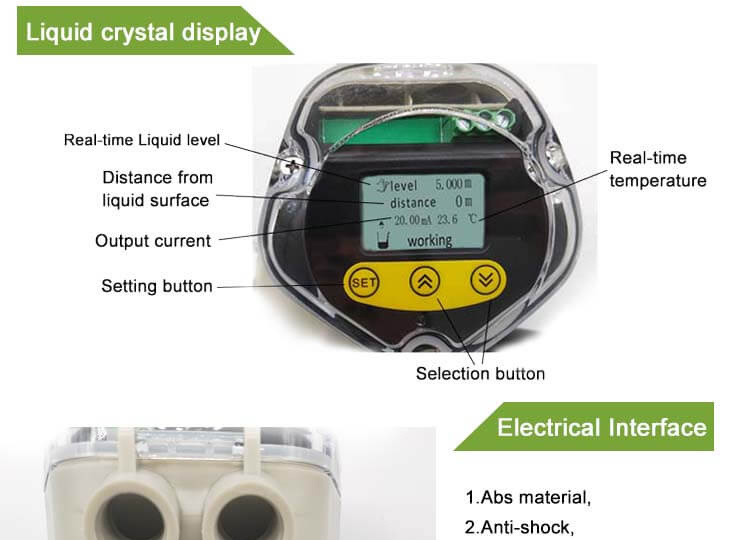

Режим отображения: ЖК-дисплей с настройкой параметров через панельные кнопки
Выходной сигнал: 4-20 мА постоянного тока
Сопротивление нагрузки:
250 Ом (при двухпроводном подключении 24 В);
500 Ом (при четырехпроводном подключении 220 В)
Релейный выход: 2 программируемых релейных группы (опционально)
Коммутационная способность реле: 250 В переменного тока 8 А, 30 В постоянного тока 5 А
Присоединение к процессу:
Резьба: M60×2, G2″;
Фланец: DN50-DN100 (возможны другие исполнения)
Рабочая температура: -25~80 °C
Рабочее давление: -0.1 ~ 1.0 МПа
Интерфейс связи: RS232, RS485/Modbus
Питание:
Стандартное 24 В постоянного тока (двухпроводное);
Опционально 220 В переменного тока (четырехпроводное);
Аккумуляторное 3.8 В 25600 мА·ч
Электрическое подключение: M20×1.5, 1/2″NPT
Взрывозащита: ExiaIICT6Ga/ExdIICT6Gb
Степень защиты: IP67
Материал корпуса: Инженерный пластик, алюминиевый сплав, нержавеющая сталь 304
Температура окружающей среды:
(прибор) -20-60 °C;
(датчик) -20-80 °C
Относительная влажность: 95%



Типовые области применения

 1.Резервуары для воды: Ультразвуковые уровнемеры широко используются в бытовых, коммерческих и промышленных емкостях для контроля уровня воды при пополнении или дренаже. Они обеспечивают точные данные об уровне воды в режиме реального времени, гарантируя оптимальное использование и предотвращая переполнение или нехватку.

2.Промышленные процессы: Многие технологические процессы требуют точного мониторинга уровня жидкости в резервуарах. Ультразвуковые датчики применяются в химической обработке, производстве продуктов питания и напитков, фармацевтическом производстве и на очистных сооружениях для поддержания стабильного уровня.

3.Управление насосами: Уровнемеры могут интегрироваться с насосными системами для автоматического управления перекачкой воды по заданным уровням. Особенно востребовано в системах орошения, канализации и дренажа.

4.Экологический мониторинг: Приборы используются для измерения уровня воды в реках, озерах и водохранилищах с целью мониторинга изменений во времени. Эти данные критически важны для прогнозирования паводков, управления водными ресурсами и экологического контроля.

5.ГЭС: На гидроэлектростанциях ультразвуковые уровнемеры регулируют уровень воды в водохранилищах и поток воды через турбины, обеспечивая эффективную выработку энергии и защиту от колебаний уровня.

6.Аквакультура: В рыбоводческих хозяйствах датчики контролируют уровень воды в прудах, бассейнах и проточных каналах, что необходимо для здоровья гидробионтов.

7.Бассейны и спа: Уровнемеры поддерживают безопасный и комфортный уровень воды в плавательных бассейнах и джакузи, предотвращая переполнение или чрезмерное осушение.
