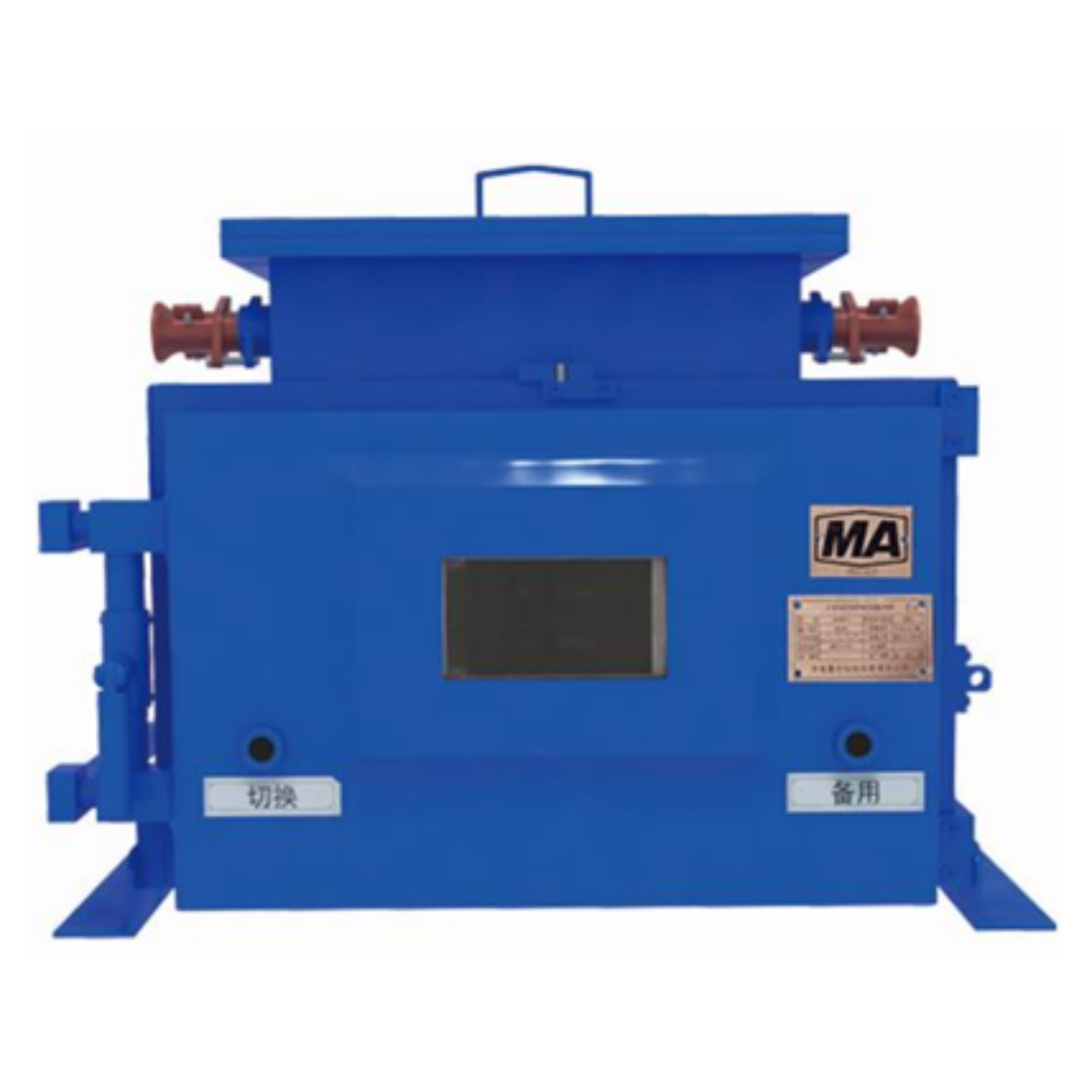

Шкаф управления принимает 32 входных сигнала высокого уровня. Посредством внутренней обработки ПЛК он управляет 10 выходными сигналами высокого уровня и 4 трехфазными силовыми выходами, обеспечивая автоматизированное управление двумя вентиляционными дверями и регулируемое открытие четырех вентиляционных окон.
Шкаф управления принимает 32 входных сигнала высокого уровня. Посредством внутренней обработки ПЛК осуществляется управление 10 выходными сигналами высокого уровня и 4 трёхфазными выходами переменного тока, что обеспечивает автоматизированную работу двух вентиляционных дверей и регулируемое управление открытием четырёх вентиляционных окон.
Устройство поддерживает три режима работы — автоматический, ручной и дистанционный — и интегрирует функции локальной индикации, электрооптического преобразования, связь по RS485, а также блокировку отключения питания при открытии крышки.
Технические параметры
① Номинальное напряжение: 1140 В / 660 В перем. тока
Диапазон колебаний напряжения: 75% ~ 110%
② Характеристики сигналов:
Искробезопасные цифровые входы: 24 канала, сигналы бесконтактного типа
Искробезопасные цифровые выходы:
8 каналов сигналов уровня | Высокий уровень ≥18 В, Низкий уровень ≤0,5 В
2 канала сигналов бесконтактного типа
③ Передача сигналов:
Сигналы RS485: 2 канала | Режим: Ведущий-ведомый, полудуплекс | Скорость: 9600 бод
Электрические сигналы Ethernet: 2 канала | Протокол: TCP/IP | Скорость: 10/100 Мбит/с (автосогласование)
Оптические сигналы Ethernet: 2 канала | Среда: одномодовое волокно 1310 нм | Скорость: 1000 Мбит/с
④ Базовые функции:
Сбор и отображение цифровых сигналов
Управление выходными цифровыми сигналами на основе статуса входов
Поддержка кнопочного управления
⑤ Исполнение корпуса: Быстросъемный тип
