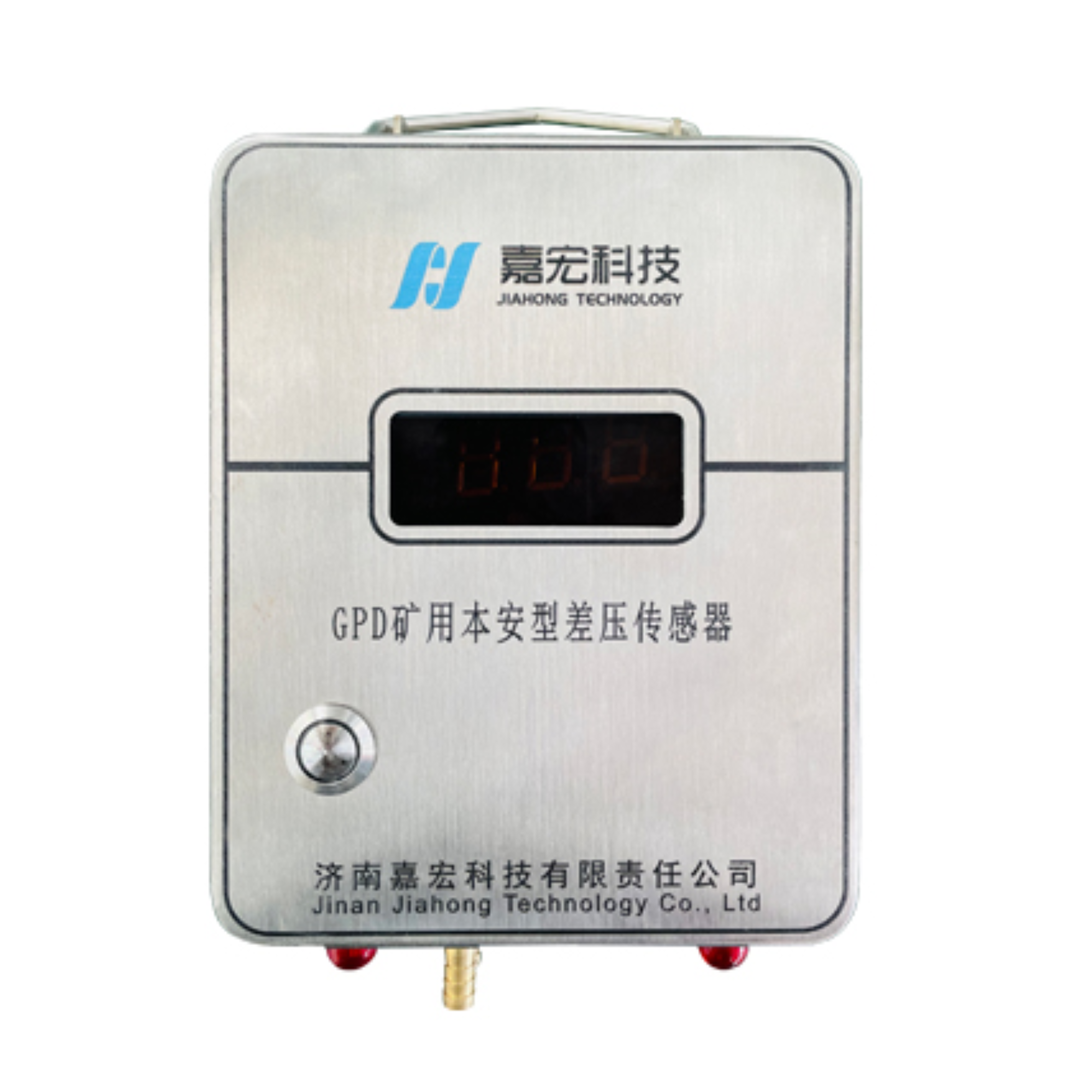

The sensor consists of transmitter part and display output part, the transmitter part is mainly composed of detecting element, signal amplifier circuit and microcontroller, which completes the detection of ambient differential pressure, adiabatic pressure, temperature and humidity, and transmits the measured value to the display output part, which carries out the digital display and external signal output and realizes the acousto-optic alarm output in comparison with the alarm point; the detecting element adopts the high-precision sensor element to realize the detection of differential pressure, adiabatic pressure, temperature and humidity. The detecting element adopts high-precision sensor elements to realize the measurement of differential pressure, absolute pressure, temperature and humidity.
Высокая степень интеграции: Объединение четырех измерительных функций в одном устройстве значительно сокращает количество необходимых подземных monitoringустройств. Это не только экономит ценное монтажное пространство, но и существенно снижает затраты на развертывание и техническое обслуживание.
① Функция дистанционной регулировки
② Многопараметрическая независимая установка сигнализации
③ Функция связи RS485
④ Многоканальный выход сигнализации
• Интенсивность звукового сигнала: ≥80 дБ(А) на расстоянии 1 метра
• Видимость светового сигнала: Четко видна с расстояния 20 метров в темноте
① Характеристики электропитания
· Диапазон рабочего напряжения: постоянный ток 9 ~ 24.5 В
· Номинальное рабочее напряжение: постоянный ток 18 В
· Максимальный рабочий ток: ≤100 мА
② Диапазон измерений и погрешность
Разность давлений
‒500～500Pa
Погрешность
≤±2Pa
Разрешение
1Pa
Абсолютное давление
60~110kPa
Погрешность
≤±30Pa
Разрешение
1Pa
Температура
-10℃～80℃
Погрешность
≤±1℃
Разрешение
0.01℃
Влажность
0～100%RH
Погрешность
≤±3%RH
Разрешение
0.024%RH
· Разность давлений: -500 ~ 500 Па, Погрешность ≤ ±2 Па, Разрешение 1 Па
· Абсолютное давление: 60 ~ 110 кПа, Погрешность ≤ ±30 Па, Разрешение 1 Па
· Температура: -10℃ ~ 80℃, Погрешность ≤ ±1℃, Разрешение 0,01℃
· Влажность: 0 ~ 100% отн.вл., Погрешность ≤ ±3% отн.вл., Разрешение 0,024% отн.вл.
③ Временные характеристики
· Время отклика по температуре: не более 5 с
④ Выходной сигнал
· Выход RS485
· Количество интерфейсов: 1 канал
· Режим передачи: RS485, ведущий/ведомый, полудуплексный
· Скорость передачи: 1200 ~ 38400 бит/с
· Дальность передачи: ≤2000 м (при сечении провода 1,5 мм²)
· Пиковое напряжение сигнала: 2 ~ 12 В
⑤ Коммутационный выход
· Количество интерфейсов: 1 канал
· Выходное напряжение: постоянный ток 24 В
· Максимальный ток: 100 мА
Функциональные особенности
Поддерживает дистанционное управление в пределах 5 метров с эффективным углом управления от 0° до 30°, обеспечивая гибкую и удобную отладку на месте.
Позволяет индивидуально настраивать пороги сигнализации для каждого из четырех параметров. Пользователи могут свободно устанавливать пороговые значения в пределах измерительного диапазона каждого параметра.
Оснащен интерфейсом RS485 с настраиваемой скоростью передачи данных. Заводская настройка по умолчанию — 9600 бит/с, режим связи фиксированный — с четностью.
При превышении предела любого параметра датчик немедленно активирует как звуковую, так и световую сигнализацию. Одновременно выходной сигнал переключается с низкого на высокий уровень.
