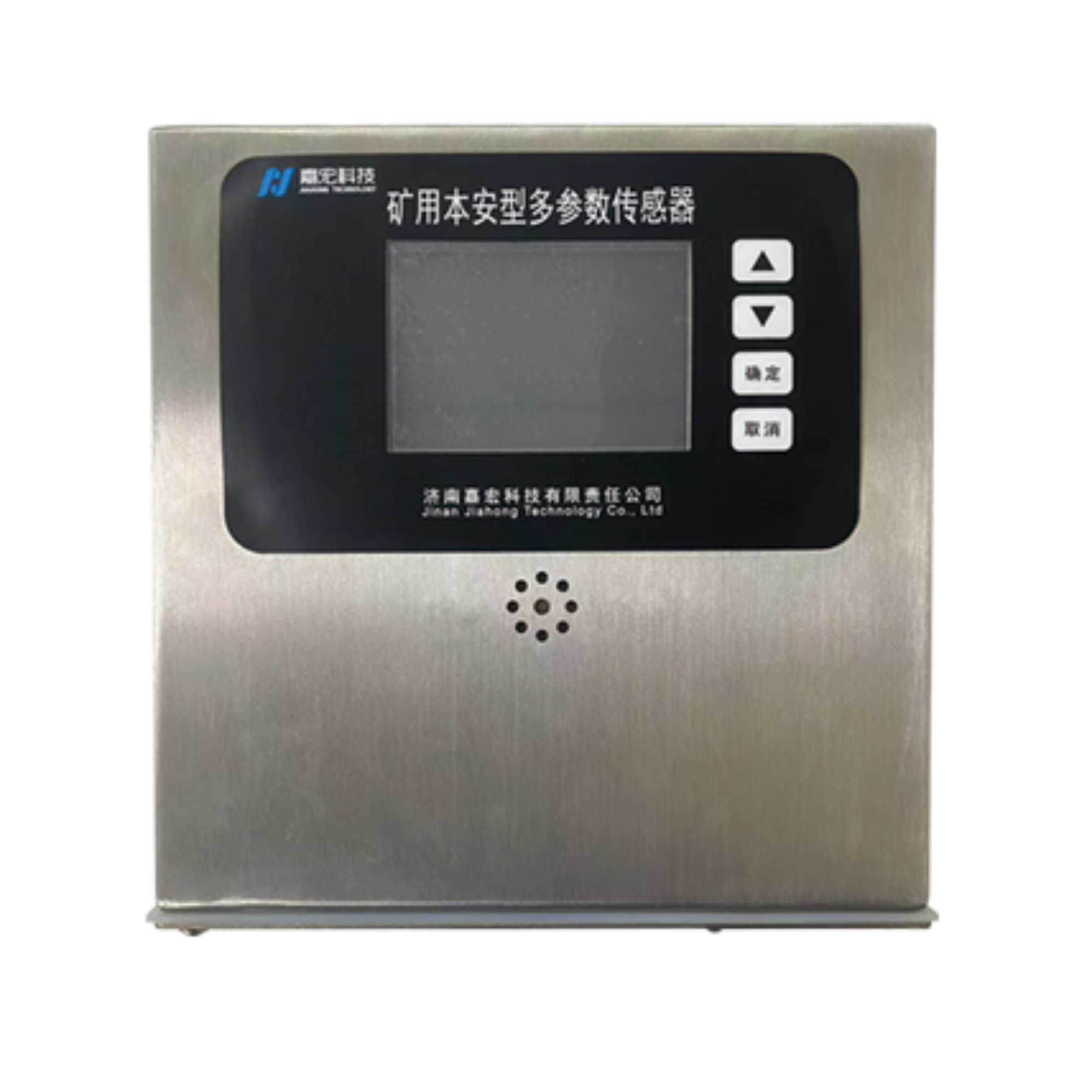

Газоанализатор GD11 обеспечивает интегрированный мониторинг метана, диоксида углерода, оксида углерода, кислорода, сероводорода, диоксида серы, ацетилена, этилена, температуры, влажности и перепада давления. Широко применяется для непрерывного контроля критически важных газов и параметров окружающей среды в угольных шахтах, убежищах, горных выработках и спасательных плотах.
Датчик GD11 интегрирует функции мониторинга метана (CH₄), диоксида углерода (CO₂), оксида углерода (CO), кислорода (O₂), сероводорода (H₂S), диоксида серы (SO₂), ацетилена (C₂H₂), этилена (C₂H₄), температуры, влажности и перепада давления. Широко применяется для мониторинга в реальном времени критически важных газов и параметров окружающей среды в подземных угольных шахтах, камерах укрытия, горных выработках и спасательных плотах.
Оснащен программируемым микропроцессором с низким энергопотреблением и технологией поверхностного монтажа. Датчик включает множество высокоточных сенсорных элементов, в том числе: лазерное обнаружение метана, недисперсионное инфракрасное (NDIR) обнаружение диоксида углерода и электрохимические сенсоры (для CO, O₂, H₂S, SO₂, C₂H₂, C₂H₄). Имеет клавиатуру для конфигурации и дисплей для отображения данных, поддерживает вывод цифрового сигнала по интерфейсу RS485 для передачи измеренных данных на центральную наземную станцию с целью удаленного анализа, обработки, хранения и визуализации.
Продукт разработан для обеспечения надежности, простоты эксплуатации, низкого энергопотребления и стабильной работы. Обеспечивает надежный мониторинг и seamless интеграцию данных в различных опасных условиях подземных угледобывающих operations.
①Базовая обработка и связь
Микроконтроллер является ядром системы управления. Он обрабатывает сигналы, собираемые каждым сенсорным элементом, в реальном времени, выполняет анализ, принятие решений и локальное отображение данных. Когда мониторинговые данные превышают установленный порог, устройство немедленно активирует звуковую и световую сигнализацию, одновременно передавая данные и управляющие команды на центральную станцию и связанное управляющее и исполнительное оборудование через шину RS485, реализуя таким образом удаленный мониторинг и Синергия (удаленное взаимодействие и управление).
② Принцип обнаружения газов
Обнаружение метана: Используется технология лазерного спектрального поглощения. Датчик управляет лазерным диодом, излучающим свет с определенной длиной волны, который проходит через целевой газ и улавливается детектором. Концентрация метана точно рассчитывается путем анализа степени ослабления интенсивности лазерного луча.
Обнаружение диоксида углерода: Основано на недисперсионной инфракрасной (NDIR) технологии. Широкоспектральный инфракрасный свет проходит через газовую камеру, фильтруется и фокусируется на детекторе. Концентрация CO₂ определяется путем измерения интенсивности поглощения инфракрасного света.
Обнаружение других газов (CO, O₂, H₂S, SO₂, C₂H₂, C₂H₄): Для всех используется электрохимическое зондирование. Целевой газ диффундирует через мембрану к рабочему электроду, вызывая электрохимическую реакцию, которая генерирует токовый сигнал. Величина этого тока пропорциональна концентрации газа, которая затем преобразуется и выводится в виде стандартизированного значения концентрации.
Функциональные особенности
①Многопараметрический интегрированный мониторинг
Осуществляет одновременный контроль концентраций метана (CH₄), диоксида углерода (CO₂), оксида углерода (CO), кислорода (O₂), сероводорода (H₂S), диоксида серы (SO₂), ацетилена (C₂H₂) и этилена (C₂H₄), а также температуры, влажности и перепада давления. Соответствует требованиям комплексного мониторинга для различных опасных сред.
②Передовые технологии детектирования
Метан: Технология лазерной спектральной абсорбции обеспечивает высокую точность и устойчивость к помехам.
Диоксид углерода: Недисперсионная инфракрасная (NDIR) технология гарантирует превосходную стабильность измерений.
Другие газы: Электрохимические сенсоры обеспечивают высокую чувствительность и быстрое время отклика.
③Интеллектуальная обработка и сигнализация
Использует низкопотребляющий микропроцессор для обработки данных в реальном времени, анализа и локального отображения. Поддерживает звуковую и световую сигнализацию при превышении установленных пороговых значений, а также enables linked управление исполнительными устройствами.
④Надежная коммуникация и интеграция
Поддерживает вывод цифровых сигналов через интерфейс RS485 для передачи данных в реальном времени на наземные центральные станции, обеспечивая возможность дистанционного мониторинга, анализа и хранения данных. Оснащен клавиатурой и дисплеем для удобной работы на месте и настройки параметров.
⑤Высоконадежная конструкция
Технология поверхностного монтажа обеспечивает повышенную прочность и долговечность конструкции.
Высокая степень защиты, подходящая для эксплуатации в суровых условиях подземных угольных шахт.
Низкое энергопотребление, стабильная работа и удобство эксплуатации.
Технические параметры
① Конструктивные особенности
Габаритные размеры: 260 мм × 200 мм
Вес: 2,7 кг
Степень защиты: IP68
② Характеристики электропитания
Номинальное напряжение: постоянный ток 18 В
Рабочий диапазон напряжений: постоянный ток 9 В ~ 24 В
Максимальный рабочий ток: ≤100 мА
③ Показатели измерений
Измерение концентрации газов:
Метан: 0–100% (Точность: ±0,05% для диапазона 0–1%; ±5% от показаний (относительная) для диапазона 1–100%)
Оксид углерода: 0–1000 ppm (Ступенчатая точность: ±4 ppm до ±6% от показаний (относительная))
Диоксид углерода: 0–5,0% (Ступенчатая точность: ±0,10% до ±(0,05% + 5% от показаний))
Кислород: 0,0–25,0% (±3% от полной шкалы)
Сероводород: 0–200 ppm (Ступенчатая точность: ±3% до ±10% от показаний)
Диоксид серы: Относительная погрешность ±10% от показаний (относительная)
Ацетилен/Этилен: 0~200 ppm
④ Измерение параметров окружающей среды
Температура: –20 °C ~ 80 °C
Влажность: 0–100% RH
⑤ Интерфейсные характеристики
Интерфейс RS485: Скорость передачи 1200~38,400 бод; пиковое напряжение сигнала ≤ 3,3 В
Дискретный выход: 1-канальный выход сигнализации нормально-замкнутого типа
