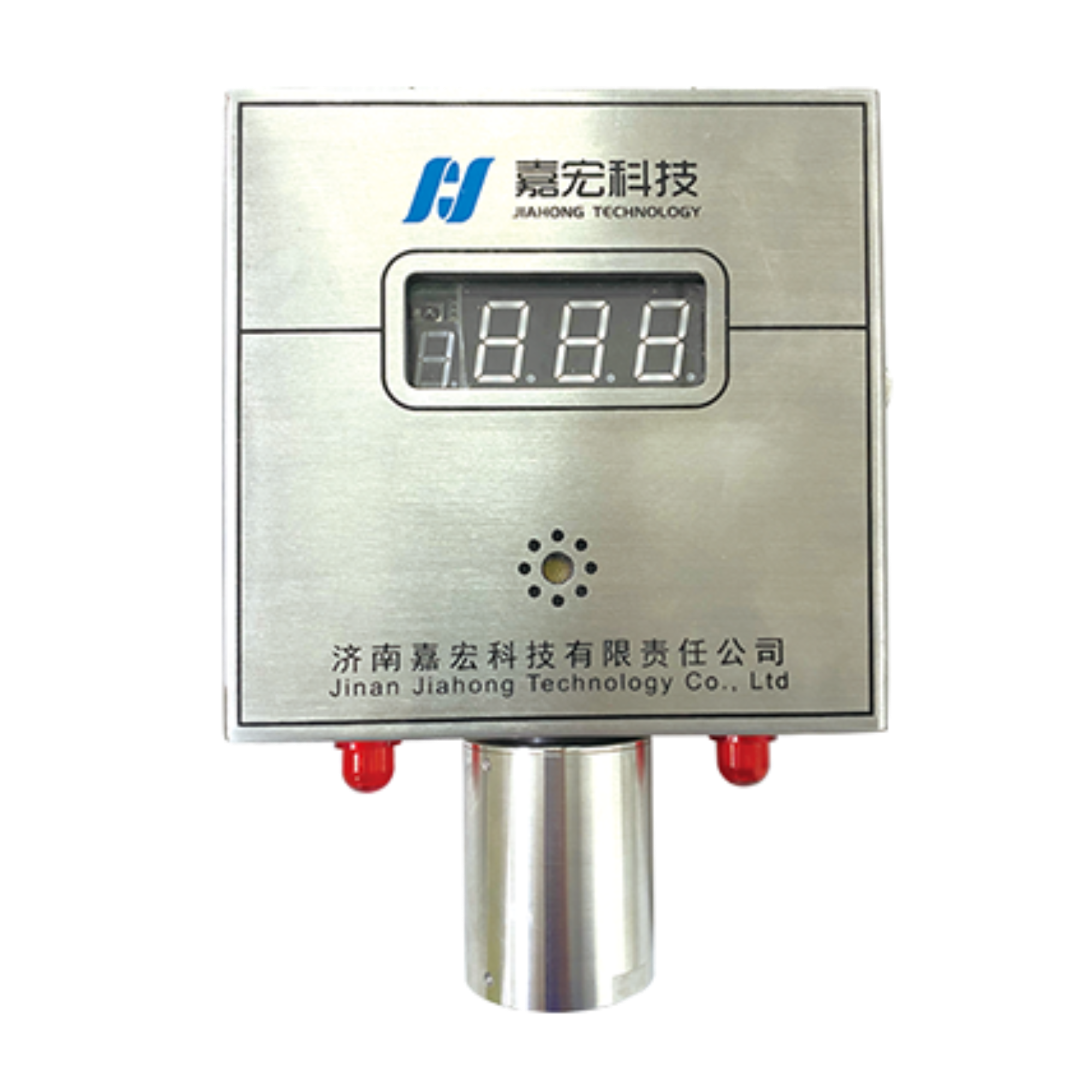

Используя технологию спектроскопии поглощения с перестраиваемым лазерным диодом (TDLAS), данный датчик точно измеряет концентрацию газа путем обнаружения ослабления лазерного луча определенной длины волны после прохождения через монооксид углерода. Концентрационные данные обрабатываются и анализируются главным управляющим блоком, который затем отображает и выдает стандартизированный сигнал в реальном времени. Одновременно данные передаются на устройство мониторинга через интерфейс RS485. При превышении концентрации установленного предела устройство немедленно активирует светозвуковую сигнализацию и включает релейный выход, обеспечивая многомодальное предупреждение об опасности.
Функциональные особенности
①Передовая технология детектирования
Использует технологию абсорбционной спектроскопии с перестраиваемым лазерным диодом (TDLAS) для точного определения концентрации газа путем измерения ослабления интенсивности лазерного луча после прохождения через целевой газ. Данный метод обеспечивает высокую точность измерений и устойчивость к помехам.
②Комплексный мониторинг и функция оповещения
Осуществляет непрерывный мониторинг концентрации монооксида углерода в реальном времени в диапазоне 0~1000 ppm с сегментированным высокоточным измерением.
Автоматически активирует звуковую и световую сигнализацию, а также переключающий выход при превышении пороговых значений, поддерживая многомодовые предупреждения об опасности.
③Гибкий вывод данных и коммуникация
Поддерживает вывод цифровых сигналов через интерфейс RS485 для seamless интеграции с подземными системами мониторинга.
Включает 1-канальный переключающий выход с нормально-замкнутым контактом при срабатывании сигнализации.
④Пользовательский дизайн и отображение
Оснащен 4-разрядным LED-дисплеем для отображения концентрации в реальном времени.
Позволяет производить настройку с помощью инфракрасного пульта для удобной и интуитивной работы.
⑤Высокий уровень защиты и адаптивности
Степень защиты IP68 обеспечивает устойчивость к пыли и загрязнениям.
Широкий диапазон рабочего напряжения (постоянный ток 9~26 В) учитывает колебания шахтной электросети.
Искробезопасное исполнение, подходящее для использования в угольных забоях, возвратных воздуховодах, аварийных убежищах и других сценариях.
⑥Высокая интеграция и надежность
Объединяет функции мониторинга, отображения, сигнализации и вывода сигналов в одном автономном устройстве.
Разработан для высокой надежности и чувствительности в условиях подземных угольных шахт.
Технические параметры
① Конструктивные особенности
Габаритные размеры: 170 мм × 270 мм
Вес: 1,9 кг
Степень защиты: IP68
② Характеристики электропитания
Номинальное напряжение: постоянный ток 12 В
Рабочий диапазон напряжений: постоянный ток 9 В ~ 26 В
Максимальный рабочий ток: ≤160 мА
③ Показатели производительности
Измерение монооксида углерода:
Диапазон измерений: 0~1000 ppm
Точность измерений:
o0 ~ 100 ppm: ±4 ppm
o100 ~ 500 ppm: ±5% от показаний (относительная)
o500 ~ 1000 ppm: ±6% от показаний (относительная)
Интерфейс связи:
Интерфейс RS485:
oСкорость передачи: 1200 ~ 38,400 бод
oПиковое напряжение сигнала: ≤3,3 В
Дискретный выход:
Количество каналов: 1
Тип выхода: Нормально-замкнутый (активируется при тревоге)
