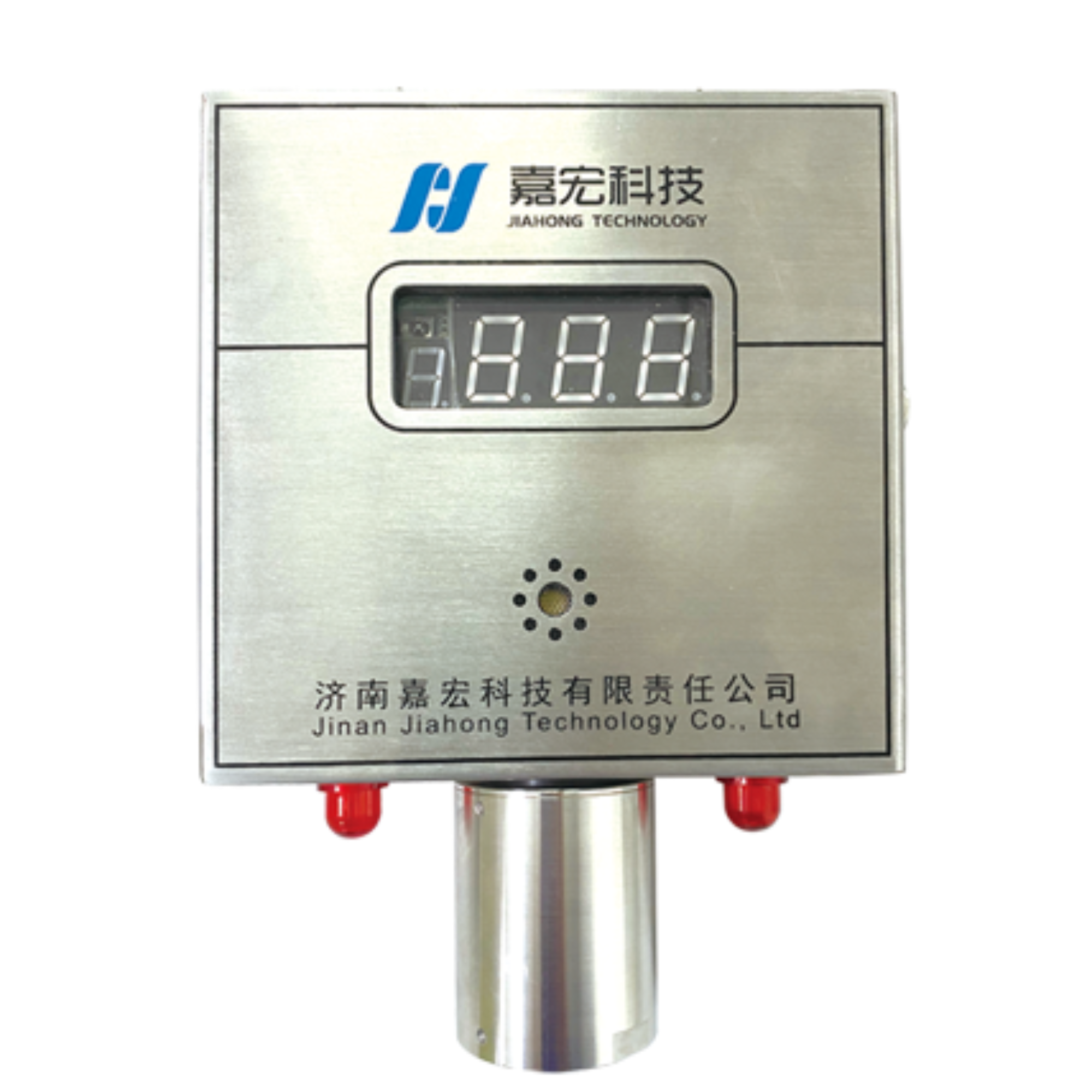

Работая на принципе лазерного спектрального поглощения, данный датчик использует внутреннюю схему для управления лазерным диодом, излучающим свет с определенной длиной волны. После прохождения через целевой газ свет принимается детектором и преобразуется в электрический сигнал. Главная управляющая микросхема затем точно вычисляет концентрацию метана путем анализа степени ослабления лазерного излучения.
Работая на принципе лазерной спектральной абсорбции, данный датчик использует внутреннюю схему для управления лазерным диодом, который излучает свет определенной длины волны. После прохождения через целевой газ свет принимается детектором и преобразуется в электрический сигнал. Главный управляющий чип затем точно вычисляет концентрацию метана путем анализа степени ослабления лазерного излучения.
Результаты измерений отображаются в реальном времени на ЖК-дисплее или цифровом индикаторе. Данные и статус устройства передаются через шину RS485 на мониторинговый хост. При превышении концентрации установленного порога датчик немедленно активирует как звуковую, так и световую сигнализацию и запускает выход переключающего сигнала, обеспечивая как локальные, так и дистанционные связанные предупреждения.
Технические параметры
① Конструктивные характеристики
Габаритные размеры: 170 мм × 240 мм
Масса: 2,5 кг
Степень защиты: IP68
② Характеристики электропитания
Номинальное напряжение: постоянный ток 18 В
Рабочий диапазон напряжений: постоянный ток 9 В ~ 24 В
Максимальный рабочий ток: ≤100 мА
③ Показатели производительности
Измерение метана:
Диапазон измерений: 0~100%
Точность измерений:
oДиапазон 0~1%: ±0,05%
oДиапазон 1~100%: ±5% от показаний
Интерфейс связи:
Интерфейс RS485:
oСкорость передачи: 1200~38,400 бод
oПиковое напряжение сигнала: ≤3,3 В
Дискретный выход:
Количество каналов: 1
Тип выхода: нормально замкнутый (активируется при тревоге)
