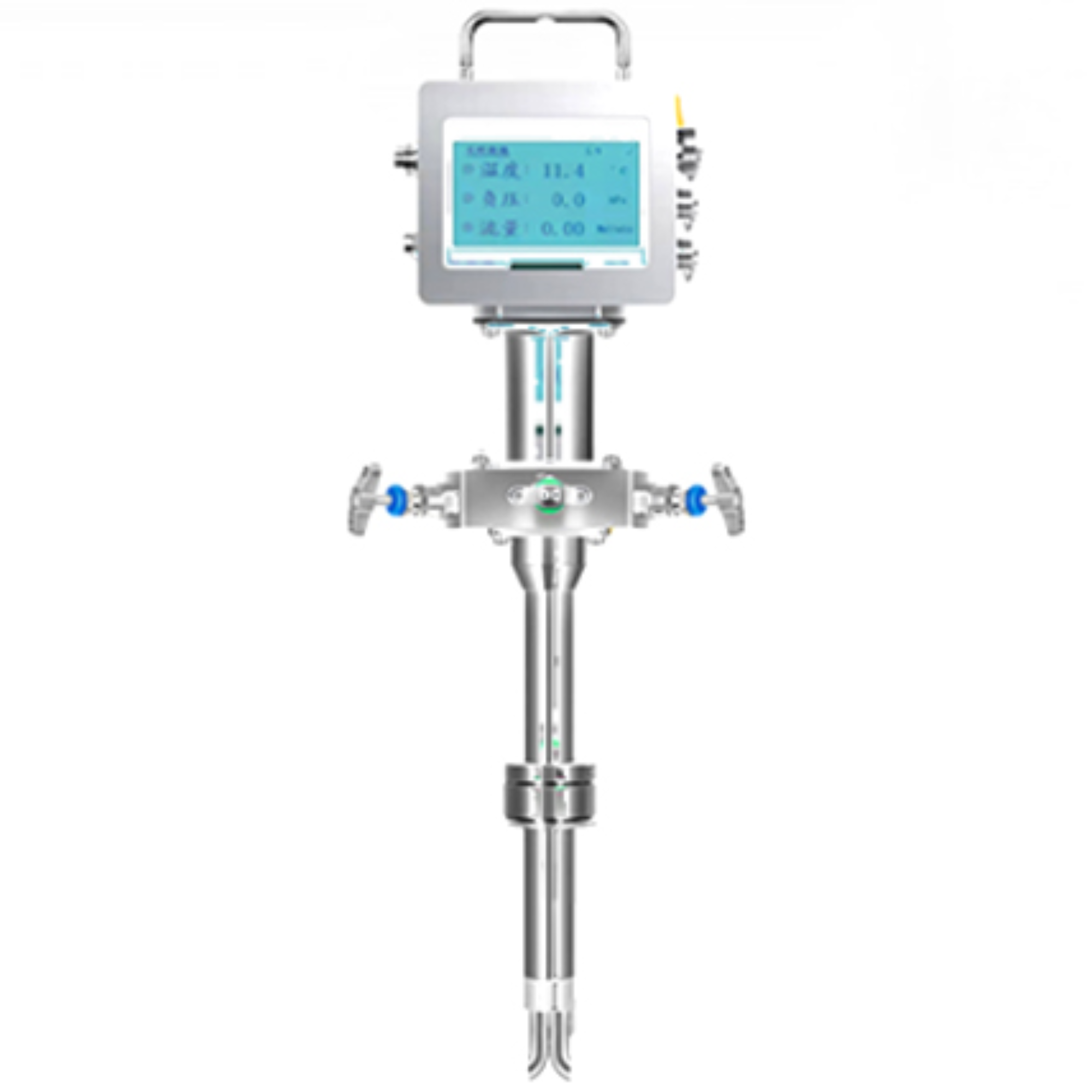

Многопараметрический датчик для дегазации шахтного газа представляет собой искробезопасное устройство, предназначенное для мониторинга ключевых параметров в трубопроводах дегазации как в подземных угольных шахтах, так и на поверхности. Прибор обеспечивает локальное отображение в реальном времени расхода, давления, температуры, концентрации метана и уровня оксида углерода.
Функциональные особенности
Оснащена высокоточными дифференциальными датчиками давления и технологией алгоритмов больших данных, что обеспечивает точное измерение расхода при скорости потока от 0,4 м/с.
Автоматическая калибровка нулевой точки снижает необходимость технического обслуживания и повышает стабильность измерений при малых расходах.
Конструкция с накладным монтажом и встроенным дренажным портом упрощает установку и обслуживание.
Поддержка мониторинга метана и монооксида углерода в трубопроводах; питание и передача данных осуществляются по одному кабелю.
Измерительный блок потока допускает двусторонний монтаж и оснащен фронтальным дисплеем с управлением, не зависящим от направления потока.
Быстросъемный измерительный блок потока совместим с диаметрами труб от DN100 до DN1500.
Технические параметры
Электрические параметры
Диапазоны измерений и основная погрешность
Примечания
Пересчёт расхода: Q=0.25πd²60*V, где V — скорость потока (м/с), d — диаметр (м)
Выходные интерфейсы: Интеллектуальный (RS485), Интеллектуальный (CAN)
Степень защиты: IP65
Параметр
Значение
Рабочее напряжение
9–25 В
Рабочий ток
≤60 мА
Параметр
Диапазон измерений
Основная погрешность
Перепад давления
0–600 Па или 0–1250 Па
≤±2% от шкалы
Абсолютное давление
0–200 кПа
≤±3% от шкалы
Температура
0–100 °C
≤±2.5% от шкалы
Расход
0–16 м/с или 0–30 м/с
±0.2 м/с
Диапазон диаметров труб
50–1000 мм
—
